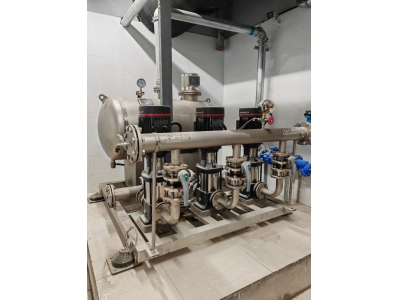

箱式疊壓給水設備是由不銹鋼水箱、變頻泵、智能變頻控制柜、進水裝置和穩壓氣壓罐等組成，采用常壓水箱進行補水的疊壓供水設備，可由市政管網疊加增壓供水。設備應用進水自動保壓、高效節能和倒流防止器等新技術，安裝完畢時設定保壓值（此值由自來水公司監控）。設備控制系統將各種數據由模擬量信號轉化為數字量信號，并將這些數據儲存或發送至監控中心，從而達到遠程監控的目的。同時具有節能、環保、低噪音、供水壓力恒定等優點。

一、執行標準：《箱式疊壓給水設備》GB/T 24603。

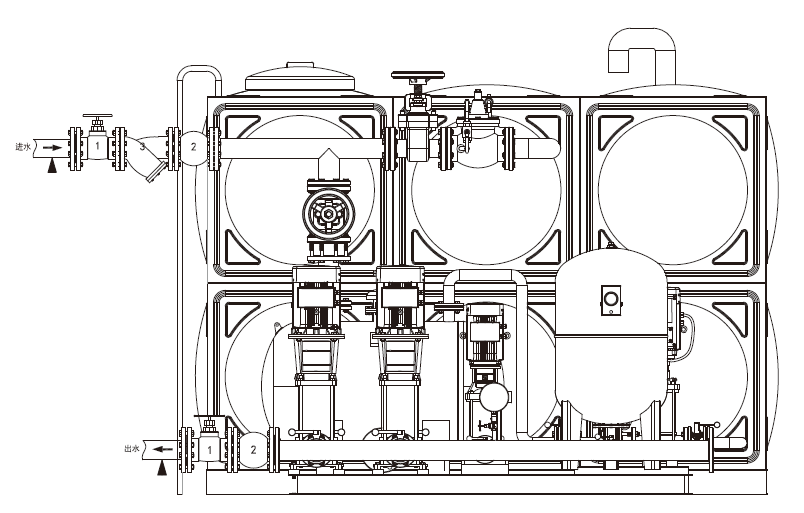

圖1 系統原理圖

二、主要性能指標

1、流量范圍：0～1000m3h；

2、壓力范圍：0～2.0MPa；

3、控制水泵單臺電機功率：≤200kW；

4、壓力調節精度：0.01MPa；

5、環境溫度：4℃～+40℃；

6、相對濕度：≤90%（電控部分）。

三、適用范圍及應用條件

適用于市政管網供水量充足、水壓不達標地區建筑供水。

四、施工安裝要點

1、設備安裝應選擇通風良好，在0℃-40℃環境保溫下、相對濕度90%以下，如在室外應設防雷等設施。

2、水箱混凝土基礎面要求水平，不平整度低于5mm，表面做磨平處理，正負高低差小于5mm，水泥基礎上的碳鋼墊片要與基礎的粉刷面保持水平。

3、水箱基礎四周應設有排水溝及排水設施，水箱頂至建筑結構最低點的距離不小于0.7米，以及水箱四周不小于0.7米檢修通道（如有管道的，應不影響日常維護及安裝通行）。

4、在現場安裝焊接水箱時，符合水箱組裝工序流程規范。

5、在系統調試時，正確判斷水泵轉向，確保水泵內部空氣是否排空等注意事項。
