麒麟尤孚疊壓（無負壓）供水設備總說明

一.設計依據

 1.1標準、規范

《建筑給水排水設計規范》GB 50015－2003（2009年版）

《建筑給水排水及采暖工程施工質量驗收規范》CB 50242－2002

《二次供水工程技術規程》CJJ140－2010

《疊壓供水技術規程》CECS 221:2021

《罐式疊壓給水設備》GB/T 24912－2010

《箱式疊壓給水設備》GB/T 24603－2009

《穩壓補償式無負壓供水設備》CJ/T 303－2008

《箱式無負壓供水設備》 CJ/T 302－2008

《高位調蓄疊壓供水設備》 CJ/T351－2010

《管網疊壓供水設備》 CJ/T 254－2007

二. 設備基本組成及運行方式

根據運行特點，疊壓供水設備可分為罐式、箱式、高位調蓄和管中泵四種。

罐式疊壓供水設備組成和運行方式詳見圖1

三.四種疊壓供水設備模式的特點及適用條件

3.1罐式疊壓供水設備：

特點:主要有穩流罐、變頻調速泵阻、氣壓水罐、變頻控制柜、管道、閥門及儀表組成。是疊壓供水設備的基本形式。

適用條件：供水流量充足，但壓力不能滿足用戶水壓要求的場所。

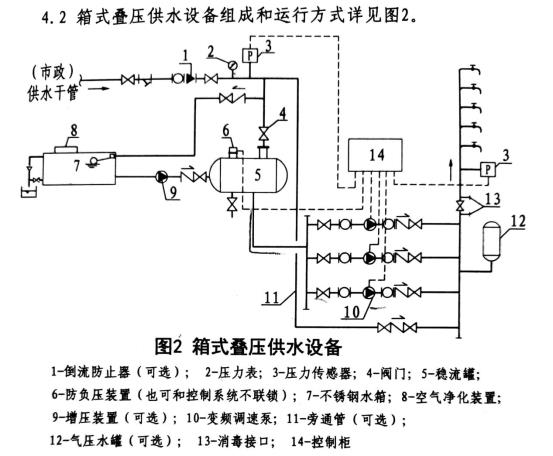

3.2箱式疊壓供水設備：

特點：主要由穩流罐、低位水箱、增壓裝置、變頻調速泵組、變頻控制柜、管道、閥門及儀表組成。低位水箱在用水高峰時可補充供水管網水量不足，滿足用戶用水的需要。

適用條件：（1）適用于供水保證率要高的用戶；（2）適用于短時停水或壓力過低場所。

注：箱式供水的工況為：a.市政供水充足時，由穩定流罐供水；b.市政供水不足時，由穩流罐和低水位水箱供水；c.市政無法供水時，由低水位水箱供水；d.水箱儲水時間不宜超過12h。需定時循環。

3.3高位調蓄式疊壓供水設備

特點：主要有穩流罐、流量控制器、高水位水箱、工頻或變頻調速泵組、控制柜、管道、閥門及儀表組成。高位水箱可調節流量和穩定壓力。

適用條件：（1）適用于有瞬時大流量用水工況的用戶;（2）適用于用水壓力要求穩定的場所；（3）當供水管道、設備電源、設備機械等故障時，可利用高水位箱保持短時正常供水。

3.4管中泵式疊壓供水設備

特點：主要由變頻調速泵組、變頻控制柜、管道、閥門及儀表組成。設備體積小，節約用房。

適用條件：（1）適用于供水流量充足，但壓力不能滿足用戶水壓要求的場所；（2）適用于站房面積小的場所；（3）適用于對放噪聲有較高要求的場所。

四.設備選用注意事項

4.1 生活給水系統采用疊壓供水方式，應經當?shù)毓┧块T同意。

4.2 在定時供水；供水總量不能滿足用水需求；供水網可利用的水頭過低、壓力波動大、管徑偏小及供水部門認為不適用的區域不得采用疊壓供水。

4.3 研究、制造、加工、貯存有毒物質、藥品等危險化學物質的工廠、科研所、倉庫等場所；不允許停水的用戶不得采用疊壓供水。

4.4對用水歸于集中、瞬間用水量過大過供水保證成功率要求較高的用戶，采用疊壓供水時，應采用有效的調蓄措施。

4.5 在市政供水范圍內，系統允許的最大設計水量和市政供水干管最低設定壓力應由供水部門確定。在自備水源供水的范圍內，上述參數應由供水部門或者設計人員技術經濟比較厚計算確定。

4.6 疊壓供水設備進水管道的管徑宜比供水管道至少小兩級或兩級以上。

4.7 設計流量確定

4.7.1 單棟建筑：

   1） 無高水位箱時，設計流量應按設計秒流量確定；

   2）有高水位箱時，設計流量應按最大小時流量確定。

4.7.2 居住小區的設計流量應按《建筑給排水設計規范》GB 50015－2003（2009年版）中的第3.6.1條確定。

4.7.3 不同用水性質的建筑共用同一疊壓供水系統時，設計流量應按《建筑給排水設計規范》CB50015－2003（2009年版）有關規定確定。

4.7.4當?shù)赜薪o水設計流量實測數據時，可按其確定系統的給水設計流量。

4.8 設計壓力確定.

4.8.1 疊壓供水設備的設計壓力應滿足系統最不利的配水點水壓要求。

4.8.2疊壓供水設備的設計揚程應為最不利點的供水所需壓力減去最小可利用水壓。

4.8.3 疊壓供水系統進口處最小可利用水壓應經計算確定，不應低于當?shù)毓┧髽I(yè)核定的、能夠確保系統的接入點周邊其他建筑用水的最小服務水壓。

4.8.4 疊壓供水系統管道的沿程和局部水頭損失計算，應按《建筑給排水設計規范》GB 50015－2003（2009年版）中的第3.6節確定。

4.9 疊壓供水設備的水泵直接從供水管網吸水時，計算水泵揚程應考慮利用供水網絡的最大可利用水壓校核水泵的效率和超載情況。

4.10 當供水管網水壓變化較小時，疊壓供水設備的水泵的選型應使給水設計流量等于水泵高效區最大出水量；當供水管網水壓變化較大時，水泵選型應使水泵在額定轉速時的工況點位于水泵的高效區范圍偏向內側。

4.11 對疊壓供水設備進行水管的過水能力應進行核算，其流速不宜大于1.2m/S。

4.12 水泵應在高效區工作。變頻工作泵不應少于2臺，且應設置至少1臺備用泵。

4.13 當設置穩流罐時，穩流罐的容積不應小于1min（有特殊要求時，可增大）設計流量；當設置低位水箱時，水箱的有效容積應為1~2h最大流量；當設置高位水箱時，水箱的調節容積不宜小于0.5h最大流量。水箱儲水的停留時間不應大于12h，當停留時間大于12h時，應有強制循環控制功能并應設置持續消毒設備。穩流罐、高位水箱和低位水箱應采用耐腐蝕材質。

4.14 為滿足晚間小流量或零流量供水要求，而不啟動主泵時，宜采用氣壓水罐調節的疊壓供水設備，或設置小流量水泵晚間供水。

4.15 箱式疊壓供水設備可設置增壓泵，其流量宜與主泵組相同；臺數宜與主泵數量相同，與主泵串聯運行。當水泵高效區較寬時，也可不設增壓泵。

4.16設備工作狀態應有明顯的顯示。

4.17 保護功能：設備應有供水管網至最低設定壓力時停機（或減速運行）、水泵交替運行和自動切換、無故障長時間運行功能、并可根據用戶需要具有實現遠程及無線監控、遠程網絡監控等功能。

4.18 設備的電機及電氣部分應符合電氣專業的有關要求。

4.19 變頻恒壓供水壓力控制精度應小于或等于0.02MPa。

4.20 如需超出圖中所列流量、揚程以外的設備，請咨詢廠家。

五.設計要點

5.1 根據設備設置位置及用水要求，當按相關標準需設置倒流防止器時，應根據回流污染危害程度選用倒流防止器。宜選用水頭損失小的倒流防止器。其選用及安裝要點可參見12S108－1《倒流防止器選用及安裝》。

5.2 疊壓供水設備應安裝過濾器。當設備有倒流防止器時，過濾器應設置在倒流防止器前（沿水流方向）；當不設倒流防止器時，應設置在其進水管上。

5.3 疊壓供水設備壓力小于或等于0.5MPa時，其進水管之間可設旁通管，并應在旁通管上裝設備閥門和止回閥；當設備供水壓力大于0.5MPa時，可按用戶要求設置旁通管。設置的旁通管盡量縮短其長度，并在其末端設置放水閥，啟用旁通管前放水沖洗。

5.4疊壓供水設備應有減震措施，減震墊（器）由設備供貨商配套設計和供應。

5.5設備基礎設計要求

5.5.1除JS系列立式安裝可采用支（托）架與墻壁牢固安裝外，其他各系列設備均采用鋼筋混凝土基礎，基礎配筋應有結構專業設計人員設計。

5.5.2設備基礎尺寸根據圖中不同型號設備安裝尺寸表確定，強度等級不低于C25，地基承載力標準值不低于120KPa。達不到要求時，應進行地基處理?；A底面下設砂石墊層或灰土墊層，其厚度不小于200mm，并充分夯實。

5.5.3設備基座應與基礎可靠錨固。當采用預埋件錨固時，應通過計算或根據經驗確定。

5.5.4當基礎設在底板或樓板上時，主體結構專業設計人員應根據所選設備型號對應的載荷參數進行樓板、地基及設備基礎結構設計。

六.安裝注意事項、運行管理維護要求

6.1各生產廣場商負責安裝調試。

6.2安裝注意事項：混凝土達到設計強度后方可進行設備安裝。設備安裝、調試及驗收均符合《疊壓供水技術工程》CECS 221:2012的規定。設備安裝工程完成后應進行試運轉，并經檢查、驗收后方可投入正常運行。

6.3運行管理維護要求

6.3.1設備正常運行時間，嚴禁隨意扭動各種轉換開關，嚴禁隨意扭動各種轉換開關，嚴禁隨意更改設定的運行參數。

6.3.2經常監視電源電壓，工作電壓為380V±10%,頻率為50Hz±2Hz。

6.3.3要定期清理電控柜中的灰塵，保持電控柜的清潔。

6.3.4泵房內應保持干燥、清潔、通風，以延長設備使用壽命。
